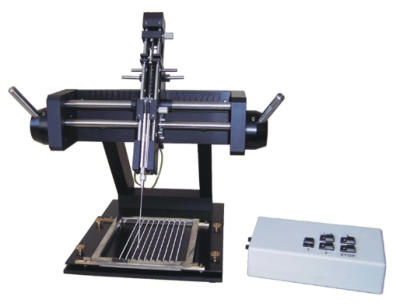

Die Probe wird mit einem speziell entwickelten
Auftragegerät (halbautomatischer Spotter oder
Voll-Automatischer- Spotter) auf die 10 in ihrem
Rahmen liegenden Chromarods aufgetragen.
Hier bei kann die Probe mittels einer 1,2 oder
5µl Spritze beim halbautomatischem Spotter,
bzw einer 5, 10 und 50µl Spritze mit dem Voll-
automatisiertem Spotter auf die Chromarods
aufgetragen werden.
Die speziell entwickelten Chromarods (ein Quarzstäbchen
mit einem dünnen Überzug aus Kieselgel) auf dem die
Probe entwickelt und die Trennung erfolgt, wird dann zur
Entwicklung in einen speziellen
Quarzglastank gegeben.

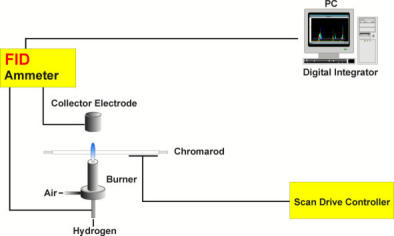

Nach der Trennung der Substanzen wird der Halter in den
IATROSCAN eingelegt und mit konstanter Geschwindigkeit
durch die Flamme des FID (Detektors) gefahren.
Durch die Energie der Flamme werden die Substanzen
Ionisiert, und vom Kollektor erfasst, die Intensität ist
proportional zu der enthaltenen Menge der organischen
Substanzen, welche die Flamme durchlaufen, dadurch ist
eine quantitative Bestimmung möglich.
Der Kollektor (bzw. die Kollektoren) produzieren ein
analoges Signal, welches mit unserer Chromatographie
Soft- und Hardware ausgewertet wird.

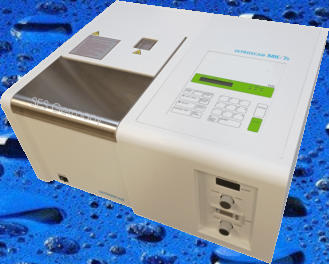

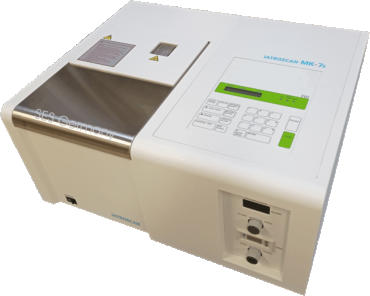

Das TLC/FID Analyse System IATROSCAN MK-7s ist
für die Analysen von organischen Substanzen entwickelt
worden. die keine UV- Absorption und keine Fluoreszenz,
und nicht mit dem GC analysierbar sind.
Auftragung der Proben
TLC-FID Detector
Auswertung
IATROSCAN
MK-7s
