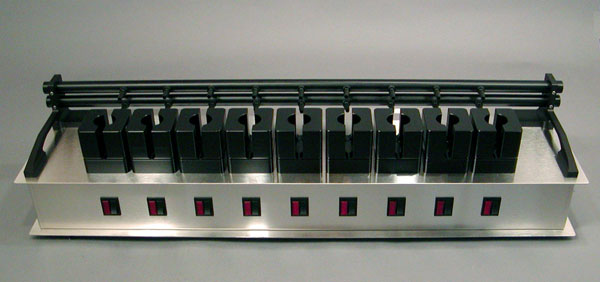

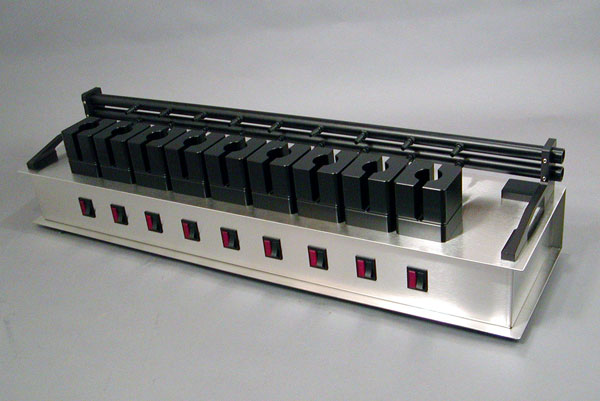

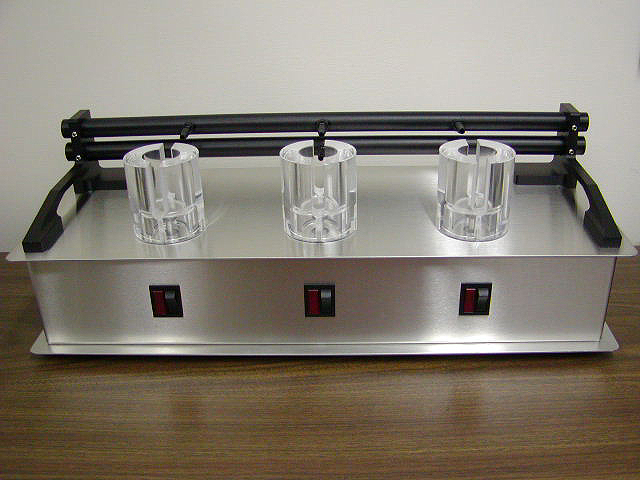

Franz Diffusions Zellen System mit 3,6 oder 9 Zellen




  • der Modulare Aufbau des Systems ermöglicht eine einfache Erweiterung der Anlage

  • pro Konsole kann aus bis zu neun Zellen gleichzeitig gemessen werden

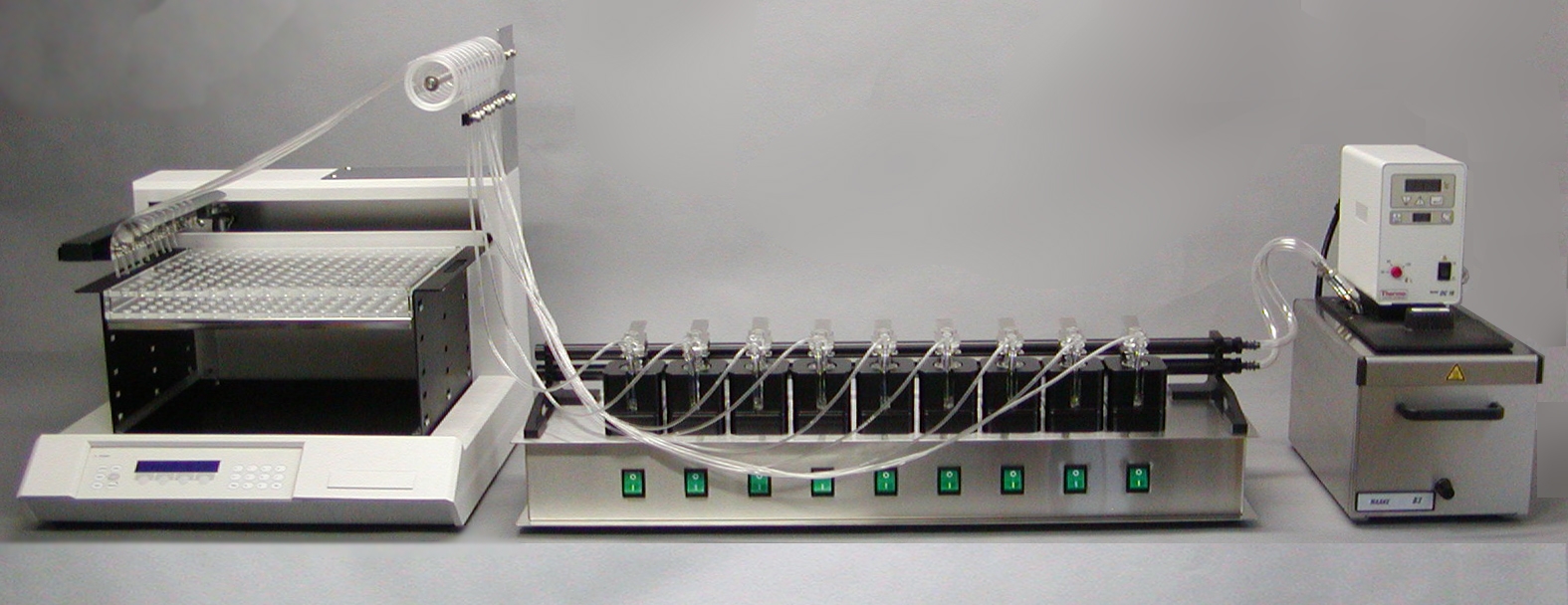

  • Optional lässt sich das System automatisieren

  • auch kann die Anlage um ein Media Replacement erweitert werden

  • Durch die benutzerfreundliche Programmierung ist ein arbeiten Ohne PC System möglich
  • Auch andere Bauarten für Zelle an Zelle sind möglich
  • Mehr Infos finden Sie hier (texte auf englisch)

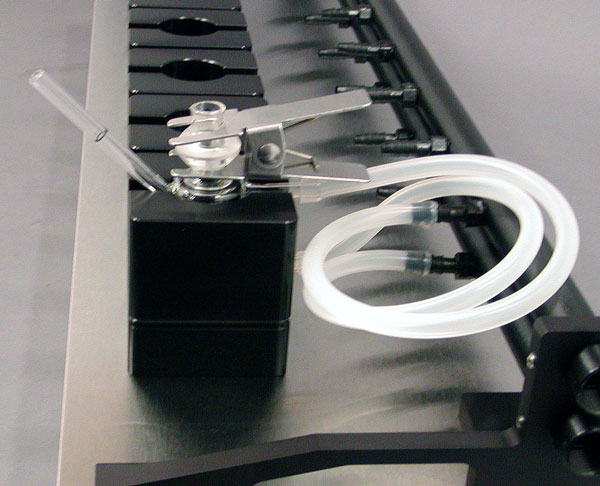

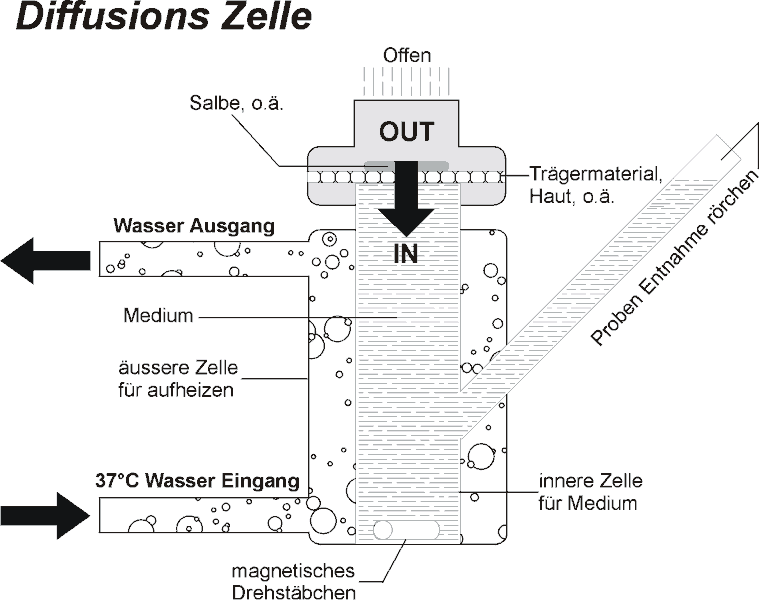

Das FDC-6 (Franz Diffussion Cell) System besticht durch die Einfache Anwendung. Der Träger (Haut oder Pflaster) wird zwischen dem Zellenkopf und der Franz Zelle fixiert. Die Zelle und der Träger wird nun mit einer isotonischen Salzhaltigen Lösung (Medium) gefüllt die speziell für diese Anwendung zuvor entwickelt worden ist.


Die Temperatur wird durch einen thermostatisch geregelten Heizer auf 37°C erhitzt und durch die Zellen Außenwand gepumpt. Das im inneren der Zelle befindliche Medium, welches sich in einem getrennten Behälter befindet, wird so erwärmt.

Mittels einem, durch ein Magnetfeld und einem Teflon beschichteten magnetischem Rührstäbchen, wird das Medium vermischt und so eine gleichmäßige Erwärmung gewährleistet.







einfach das Bild anklicken zum vergrössern !


Der Zellenkopf ist noch oben offen und legt den Träger zu den im Labor angepassten Umweltbedingungen frei.

Die Probenentnahme erfolgt durch das Seitliche Probenröhrchen mittels einer Spritze manuell oder mit einer Schlauchpumpe, wenn das System zu einer Automatischen Anlage erweitert wurde. Auch der Medienersatz erfolgt über diesen Anschluss.

Die entnommenen Proben können abhängig von der vorgegebenen Richtline in HPLC Vials oder direkt an ein Photometer weitergeleitet werden.


Spezifikationen:


Zellen:                3, 6 oder 9 Stck.

Temp.                Bereich: 25 bis 45 °C

Rührer:               Teflon Rührstäbchen

Heizer:                700W

Netz-Spannung:   115V 10 AMP 50/60 Hz

oder

                          230V 5 AMP 50/60 Hz
